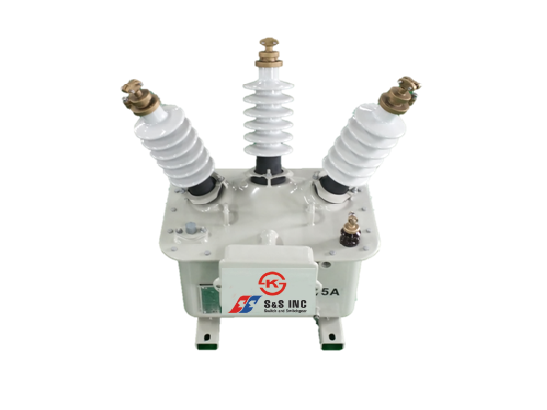

계기용 변성기 (MOF) > 가공선로용

Classification

Description

모 델 (Model)

SMT – 5 A ~ 200 A

정격전압 (Rated Voltage)

22.9 / √3 kV , 190 / √3 V

정격전류 (Current Ratio)

5 A / 5 A ~ 200 A / 5 A

정격부담 (Burden)

PT 25 VA , CT 25 VA

오차계급 (Accuracy Class)

0.5 W

과전류배수 (Over Current Factor)

150 In , 75 In , 40 In

절연계급 (Insulation Level)

50(유도) / 150 / 170 kV

사용용도 (Service Area)

옥외용 (Out Door Oil Filled Type)

1차 측(A)

2차 측

5

5 A

10

15

20

30

50

75

100

150

200
