가스절연 고장구간 자동개폐기(SF6 GAS ASS) > 가공선로용

본문

제품명

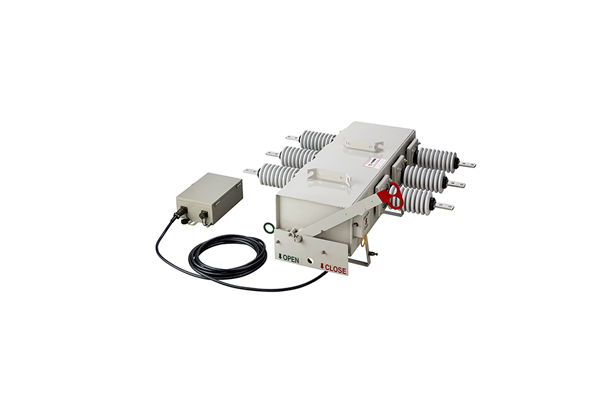

가스절연 고장구간 자동개폐기(SF6 GAS ASS)

용도

배전선로에서 변전소 CB 또는 Recloser 부하측으로 부하용량 8,000kVA 이하인 지점에 설치하여 고장구간을 후비보호장치와 협조하여 자동적으로 구분 분리하는 개폐기

특징

- 고장확대 방지 및 피해극소화

- 절연성는 우수한 SF6 절연매질

- 돌입전류 억제 기능

- 880A 까지 고장전류 차단 기능

- CB, RECLOSER와 보호협조 가능

구 분		특 성 치
모 델 (Model)		SGA-4 A
정격전압 (Rated Voltage)		25.8 kV
정격전류 (Rated Current)		400 A
정격단시간전류 (Rated Short-time Current)		12.5 kA (rms). 1초
정격투입전류 (Rated Short Circuit Making Current)		32.5 kA (peak)
정격차단전류 (Rated Breaking Current)		880 A
최소동작전류 (Pick-up current)	상 (Phase)	50,70,100,140,200,300,400 A, BLOCK
	지락 (Ground)	25,35,50,70,100,150,200 A, BY-PASS
절연매질 (Insulating Material)		SF6 가스
