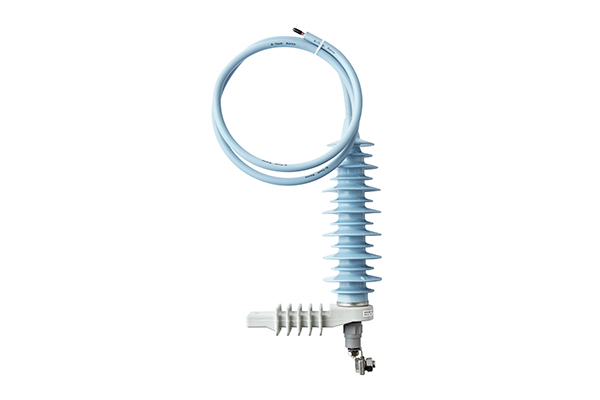

배전용 폴리머피뢰기(Polymer L.A) > 보호기기 외

구                            분

특   성   치

형식명 (Designation)

SPLA-5

(리드선 부착형)

SPLA-P

(일반형)

주파수 (Frequency)

50 Hz / 60 Hz

전압 (Voltage)

18 kV

최대연속 운전 전압 (Maximum continuous operating voltage)

15.3 kV

공칭방전전류 (Nominal discharge current)

5 kA

5kA , 2.5kA

기준전압 (Reference voltage)

above 22.9 kV

급준파 충격전류 제한전압 (Steep current impulse residual voltage)

below 66 kV

뇌충격 제한전압 (Lightning impulse residual voltage)

below 60 kV

대전류 방전내량 (High current discharge withstand level)

65 kA

내충격 내전압 (Ligtning impulse withstand voltage)

78 kA

상용주파수 주수 내전압 (Power frequency withstand voltage)

37 kV

단락전류 (Short-circuit current)

10 kA

단로기 동작전류 (Operating current of disconnector for arrester)

20, 200, 800A
